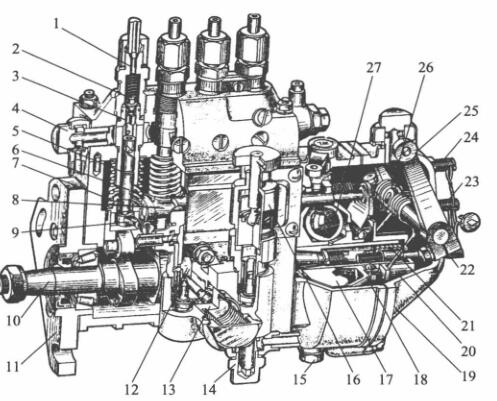

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

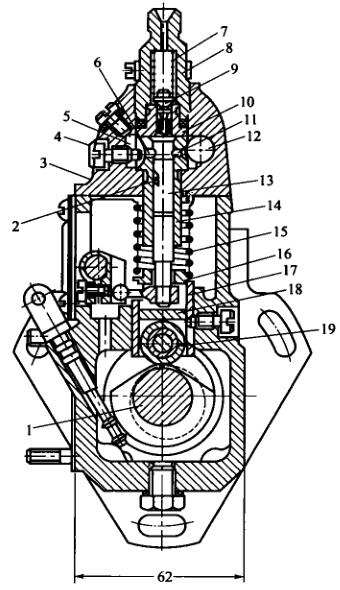

   I号喷油泵的分泵构造图

1-直流高压进气软管直接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺母; 5-套简; 6-齿轮泵; 7-齿轮泵扭簧; 8-油门拉杠;  9-自动调节臂; 10-气缸轴; 11-固定好接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-控制盘; 18-从动盘; 19-结构件; 20-滑套; 21-测量扭簧; 22-容量优化螺母; 23-怠速行程开关器螺母; 24-高行程开关器螺母; 25-调压手柄; 26-调压扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总体的主要基本功能是确定油阀开使时此时间表的为准性，这对于多缸柴油发动机机某种程度，还需要确定各缸油阀时此时间表的相符性。起确定效应的部分是压轮下面到进行调节垫件上正等轴测图的高强度H。当喷油阀气缸轴传动齿轴与曲轴传动齿轴相比地方必要时，H越大，注塞泵关闭进油孔的时此时间表早一些，油阀开使时此时间表也早一些。后者，H越小，油阀开使时此时间表越延长。往往要表明来设计和可靠性试验推算恰当的压轮体任务高强度H，以确定油阀开使时此时间表的为准性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-精准定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-很油阀拉簧; 8-很油阀紧座;  9-很油阀; 10-很油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫件; 19-压轮

  针对于多缸机，各分泵的H值应一样 。修改垫铁在喷高压油泵出厂的时均已调好，无法隨意互相交换。垫铁是用耐腐板材加工而成并举行热除理以增加抗拉强度，于是用中不宜刹车盘偏磨。如长时段用后刹车盘偏磨较多，可换面用。

  喷汽助力泵泵体分内外多部分，喷汽助力泵上体使使用在装有齿轮泵偶件及冒油阀偶件，阴道使使用在装有气缸轴、滚轴体和输汽助力泵等。泵体前侧核心区还有检视窗孔，妥善检验和的调整喷油表。底端有检视液压油面的检视孔。喷汽助力泵上体有一种油道，与各齿轮泵套筒且外边的环型油槽相连。环型油槽则与齿轮泵套筒上的进、回油孔相连。由输汽助力泵供来的底压油使用进液压管接线头接线头开启油道中。油道中的汽油密度负荷由装在回液压管接线头接线头内的回油阀控制，一请求提高在5～10kPa领域内。液压过低，在齿轮泵下滑时，汽油密度难以在短时间内使用进油孔开启齿轮泵上侧油腔。当油表不能而使液压增高时，多余的东西的汽油密度会顶开回油阀流进去汽油密度细滤器中。
