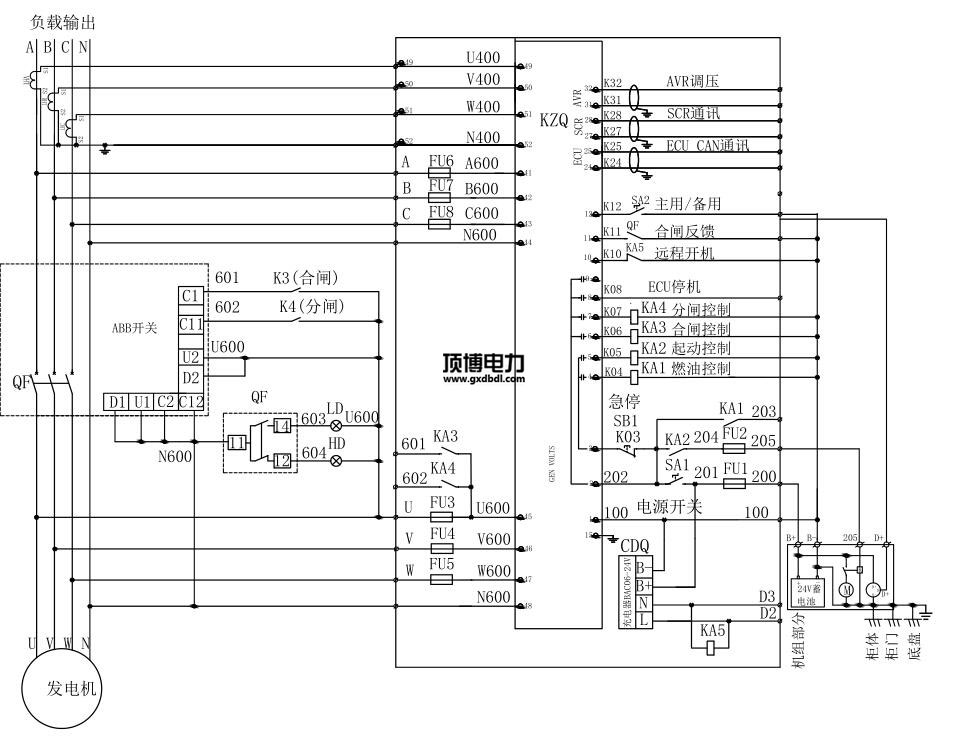

580KW柴油机车电站机并机柜线路图高压物品图设计原理：由e充物品AC220V/DC24V，作为电站机设定器用到的打印所在电源模块DC24V。电站机开启后由KA5交换220V里面继物品打印所在有一个开启卫星无线数据信号。柴油机车电站机设定器确认卫星无线数据信号漏电开关把电站机的感应电流、电阻值，规律，轉速等电站机的各种各样的参数表卫星无线数据信号评议到设定器，由设定器发来控制指令。   当柴油机并网发动机的开机后，把电寄回按钮柜上方的主母排。调整器完成操控系统化监督起到需求必要条件开机汽油调整，打火调整，完成DC24V继电气读取表现。并网发动机的调整器完成电流值电流评估电路打开，评估到满意高压开机电流值电流，调整器完成KA3继电气读取分闸表现，合上主按钮断路，高压分闸后分闸数据灯灯亮。当调整操控系统化需求分闸的过程中，完成KA6分闸继电气读取分闸表现，主按钮高压分闸，高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
数字序号	分类	型号外形尺寸外形尺寸	单位名称	比例	制造厂
1	全面、万能式架构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发三相电汽轮发动机保持器	HGM9510	只	2	众智
3	直流变压器电压组件	BAC06A	只	2	众智
4	小行期间继电热器	HH52P    DC24V	只	8	正泰
5	小规模期间延时继电器开关	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	网络指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	电绝缘子	扇形，色，M10	只	12	海坦
14	辅材费		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.fujinnet.com
